一、產(chǎn)品介紹
MCH-g型有機(jī)硅防水劑，是引進(jìn)國(guó)外先進(jìn)技術(shù)，采用先進(jìn)工藝和科學(xué)配方精制而成，是國(guó)內(nèi)同類產(chǎn)品中的精品，主要成份是甲基硅醇鈉，在空氣中二氧化碳和水的作用下，能生成一種憎水性物質(zhì)，滲入基層內(nèi)可堵塞水泥砂漿內(nèi)部的毛細(xì)孔，增強(qiáng)密實(shí)性，提高抗?jié)B性，從而起到防水防滲作用。在實(shí)際工程的應(yīng)用中，其優(yōu)異的防水效果得到了用戶的一致好評(píng)。

二、產(chǎn)品優(yōu)點(diǎn)
1、無(wú)毒、無(wú)味、不揮發(fā)、不燃燒、易貯存。
2、造價(jià)低廉，防水效果顯著適用范圍廣，施工方法簡(jiǎn)便。
3、防水壽命長(zhǎng)久，耐酸堿、耐候性俱佳（與一般水泥砂漿具同樣物理性能和壽命）。
4、具有良好的透氣性，又能防止本身的風(fēng)化作用。


三、適用范圍
用該防水劑配制防水砂漿，可用于建筑物外墻、特別是適用于輕質(zhì)外墻砌體的防水、防滲。地下室、人防工程、涵洞、各種水池、水塔、游泳池、屋面、衛(wèi)生間等防水工程。

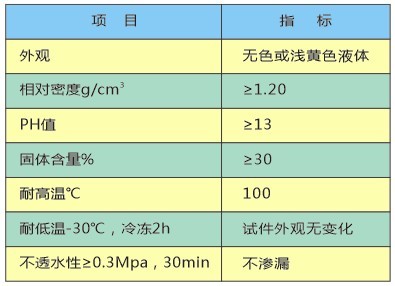

四、技術(shù)指標(biāo)
執(zhí)行標(biāo)準(zhǔn)Q/GDMCH-03-2001


五、施工要點(diǎn)
（一）配合比
1、硅水配合比為防水劑：水=1：9（體積比）放在容器中攪拌均勻制成硅水，硅水混合好后備用，應(yīng)于6小時(shí)內(nèi)用完，做到隨拌隨用為宜。
2、有機(jī)硅防水砂漿以水泥、砂、硅水均勻攪拌而成。
（二）材料質(zhì)量要求
1、水泥—宜選用325R普通硅酸鹽水泥。
2、砂—選用顆粒堅(jiān)硬、表面粗糙、潔凈的中砂。
3、水—潔凈的自來(lái)水。
（三）施工工藝
1、清理基層：基層表面應(yīng)平整、堅(jiān)實(shí)、粗糙（光滑的基層應(yīng)先鑿毛或掛漿處理）、清潔并充分濕潤(rùn)但無(wú)積水。
2、抹防水層：抹有機(jī)硅防水砂漿約20mm厚，分底層和面層兩層涂抹，每層約10mm厚，先在結(jié)合層上抹底層防水砂漿，初凝后隨即抹面層防水砂漿。注意不宜跟得過(guò)緊，也不宜間隔時(shí)間過(guò)長(zhǎng)。
3、壓實(shí)抹光：鋪抹防水層（如不做飾面層）時(shí)應(yīng)邊抹平邊壓實(shí)，面層防水砂漿初凝后隨即進(jìn)行提漿壓光，不留砂眼。
4、有機(jī)硅防水砂漿終凝后，表面有滲水現(xiàn)象，如需在防水層上做飾面層，則免去面層抹光工序，并在面層防水砂漿涂刷素水泥漿兩遍，再做飾面層施工。
（四）防水砂漿養(yǎng)護(hù)
1、防水層終凝后應(yīng)立即進(jìn)行濕潤(rùn)養(yǎng)護(hù)，是保證防水層工程質(zhì)量的關(guān)鍵工序。養(yǎng)護(hù)時(shí)間應(yīng)及時(shí)“噴水（噴成霧狀）”，保持防水層濕潤(rùn)。養(yǎng)護(hù)時(shí)間應(yīng)不少于7晝夜。在此期間不得受水壓作用、堆放重物或插入其他工序。
2、在高溫（氣溫35℃以上）、大風(fēng)、烈日下施工，應(yīng)采取遮陽(yáng)及覆蓋（鋪蓋麻袋、草席、水泥袋）等措施，并增加“噴水”養(yǎng)護(hù)次數(shù)，以免水份過(guò)早蒸發(fā)。
（五）特殊部位處理
1、大面積做防水層宜連續(xù)施工，少留施工縫。施工縫應(yīng)留成斜坡形的直縫。接口可留在地面上或墻面上，但必須離開陰陽(yáng)角處200毫米。為便于接茬，在接茬處防水層涂刷一遍素水泥漿。
2、接茬時(shí)，先將接口處理干凈，涂刷素水泥漿。接茬要按層次順序操作，層層搭接緊密。
3、陰陽(yáng)角處的防水層應(yīng)做成圓弧形，陰角半徑為5mm，陽(yáng)角半徑為5mm。
4、穿墻鋼筋、管道、應(yīng)采取止水措施，并按有關(guān)規(guī)定處理。

六、注意事項(xiàng)
1、本產(chǎn)品呈偏堿性，應(yīng)避免與皮膚直接接觸。配制硅水時(shí)，要戴勞保眼鏡和膠手套。如不慎濺到臉上和手上時(shí)，立即用清水清洗。
2、已配制好的防水砂漿如因硅水量偏少，不易施工時(shí)，嚴(yán)禁直接加清水，要用硅水調(diào)至合適程度。
3、防水層壓實(shí)抹光時(shí)（如需做飾面層則免去面層抹光工序），嚴(yán)禁直接撒水泥粉或潑清水。如隨手抹光不能提漿時(shí)，要用硅水拌和水泥素漿補(bǔ)抹。
4、在尚未施工的基層上應(yīng)盡量避免濺落硅水，以免影響防水層與基層的粘結(jié)。
5、基底過(guò)于潮濕或雨天均不得施工，施工完畢后如遇雨沖洗，應(yīng)經(jīng)檢查確無(wú)防水效果（滴水吸收即不防水）時(shí)可重新噴涂硅水兩遍，一般噴涂24小時(shí)后，即不會(huì)被水沖掉，可恢復(fù)其防水性能。
6、有機(jī)硅防水劑耐高溫和低溫性能較好，可在冬季施工。如防水劑出現(xiàn)凍結(jié)，經(jīng)溶解后仍可使用，其效果不受影響。
7、本產(chǎn)品應(yīng)密封儲(chǔ)存放在通風(fēng)、陰涼處，保質(zhì)期24個(gè)月。
