一、產(chǎn)品簡(jiǎn)介
MCH-L型水泥基滲透結(jié)晶型防水涂料是由美國(guó)進(jìn)口主要原料生產(chǎn)的，可涂刷在混凝土表面或內(nèi)摻的一種水泥基材料。可向混凝土內(nèi)部滲透，在混凝土中形成不溶于水的結(jié)晶體，填塞毛細(xì)孔道，從而使混凝土密實(shí)不透水。

二、防水機(jī)理
MCH-L型水泥基滲透結(jié)晶型防水涂料是以高強(qiáng)水泥、硅砂和多種特殊的活性化學(xué)物質(zhì)組成灰色的粉末狀無(wú)機(jī)材料。其工作原理是MCH-L型特有的活性化學(xué)物質(zhì)利用水泥混凝土本身固有的化學(xué)特性及多孔性，以水做載體，借助滲透作用，在混凝土微孔及毛細(xì)管道中傳輸、充盈，催化混凝土內(nèi)的微粒和未完全水化的成分再次發(fā)生水化作用，而形成不溶性的枝蔓狀結(jié)晶并與混凝土結(jié)合成為整體，從而使任何方向來(lái)的水及其它液體被堵塞，達(dá)到耐性的防水、防潮和保護(hù)鋼筋、增強(qiáng)混凝土結(jié)構(gòu)強(qiáng)度的效果。該產(chǎn)品可以采用涂刷法、噴涂法、隨搗隨光法和撒布法施工。它可以很輕松地勝任建筑物的迎水面和背水面的防水。

三、產(chǎn)品特點(diǎn)
1、防水
MCH-L型水泥基滲透結(jié)晶型防水涂料與混凝土起化學(xué)反應(yīng)，生成不溶于水的長(zhǎng)針狀結(jié)晶，滲透到混凝土深層中，有效地堵塞密封混凝土中的微裂縫和毛細(xì)孔，從而起到耐性的防水作用。
2、保護(hù)鋼筋
MCH-L型是在潮濕情況下形成晶體，任何潮氣的侵入只會(huì)使晶體向混凝土更深層發(fā)展，直到產(chǎn)生結(jié)晶的化學(xué)成分耗盡為止。此時(shí)結(jié)晶體已深入混凝土內(nèi)，防止潮氣和腐蝕性化合物與鋼筋接觸，起到保護(hù)鋼筋的作用。
3、抗化學(xué)性
MCH-L型可保護(hù)混凝土免受廢水，海水及化學(xué)藥品和溶劑的侵蝕。
4、增強(qiáng)混凝土強(qiáng)度
MCH-L型活性物質(zhì)最初的化學(xué)反應(yīng)延遲了混凝土的硬化及養(yǎng)護(hù)固化，比未處理過(guò)的混凝土產(chǎn)生更大的極限強(qiáng)度，同時(shí)可防止由于凍融循環(huán)對(duì)混凝土的破壞。
5、在迎水面和背水面的應(yīng)用
MCH-L型與混凝土有機(jī)的結(jié)合為一體，防水材料可在迎水面施工，也可背水面施工，具有同等的防水效能。
6、無(wú)害性
MCH-L型成份中不含有氯和鈉離子，對(duì)鋼筋混凝土無(wú)腐蝕。
7、適應(yīng)性
MCH-L型既適用于光滑的基面也可適用于粗糙的基面，以及有水滲入的基面。它能以相對(duì)較薄的涂層而達(dá)到理想的防水效果。
8、應(yīng)用的簡(jiǎn)便性
MCH-L型適用起來(lái)非常簡(jiǎn)便，無(wú)需細(xì)致的準(zhǔn)備工作，無(wú)需底涂，無(wú)需量度、切割、增強(qiáng)和密封邊角等，不會(huì)被刺穿、撕裂或掀起，而且無(wú)施工接縫。


四、適用范圍
MCH-L型水泥基滲透結(jié)晶型防水涂料適用于地下室、隧道、大壩、水庫(kù)、游泳池、下水道、污水處理廠以及其它地下、地上的建筑物、混凝土工程密封防水。

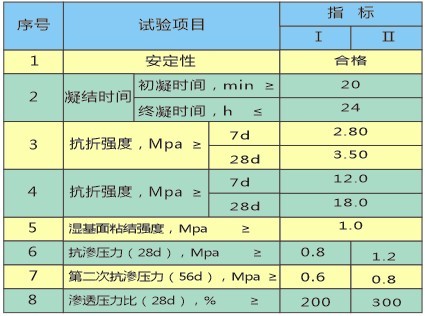

五、性能指標(biāo)
執(zhí)行標(biāo)準(zhǔn)：GB18445-2001


六、施工工藝
1、施工工藝流程：基面處理→特殊部位施工→防水層施工→養(yǎng)護(hù)
2、施工工藝技術(shù)要求
（1）基面的處理
①施工基面必須完整、堅(jiān)固、干凈、無(wú)積水、無(wú)塵土、油漬及其他污染物；
②新澆筑的混凝土和磚石結(jié)構(gòu)至少養(yǎng)護(hù)7天以上方可施工。所有表面的水泥、浮灰必須清除干凈；
③應(yīng)提供一個(gè)開放的（粗糙的要吸收水分的）混凝土基面。施工基面必須有豐富的、開放的毛細(xì)管系統(tǒng)，以便于防水材料的粘接和適合于結(jié)晶體在內(nèi)部的生成；
④結(jié)構(gòu)疏松的蜂窩狀混凝土以及空鼓、裂縫、裝拉桿和腳架留下的孔洞必須先進(jìn)行清除和修補(bǔ)，以便于取得良好的施工效果。
（2）特殊部位的施工
①補(bǔ)裂縫：用與MCH-L型相同基材的特殊水泥基修補(bǔ)砂漿對(duì)有缺陷的地方進(jìn)行修補(bǔ)；
②陰、陽(yáng)角部位的處理：有陰、陽(yáng)角部分涂刷兩層MCH-L型漿料，在第二層涂料硬化24小時(shí)后，用與該材料相同基材的特殊水泥基修補(bǔ)砂漿將陰、陽(yáng)角部位修補(bǔ)成圓弧形，然后在其基面上用該材料涂上兩層；
③裂縫和連接縫部位的處理：將裂縫部位切割成2.5cm×2.5cm的小槽。大切縫的底部和四周用該材料漿料涂上兩層，每層用量1.0kg/m2。待第二層漿料硬化至少4天后，在切縫中填充上密封材料，填充后密封材料與切縫的頂部應(yīng)留出0.6×1.2cm的空間，在密封膏的上部貼上一層連接膠帶（異丁基膠帶），然后用特殊水泥基修補(bǔ)砂漿填滿剩余部分的空間，在修補(bǔ)過(guò)的地方再涂上兩層MCH-L型防水漿料。
（3）防水層施工
 A、涂刷法
①施工第一層前須將施工面用清水濕潤(rùn)，將MCH-L型粉料與清水按3：1的體積比用電動(dòng)攪拌器混合攪拌均勻成粘稠狀漿料，用鬃毛刷（不宜使用滾筒或油漆刷子）浸滿MCH-L型漿料，以1.0kg/m2的平均用量進(jìn)行涂刷將混合漿料填滿水泥基面上的毛細(xì)孔和微小孔隙，涂刷的方向保持一致，不要漏刷，以得到平整均勻的涂刷效果；
②在涂刷第二層之前應(yīng)使第一層養(yǎng)護(hù)硬化24小時(shí)；
③24小時(shí)后，用清水將第一層涂層霧化噴濕，使施工基面充分吸水，再用同樣的方法在其上面涂刷第二層MCH-L型漿料，用量與第一層相同，
但涂刷方向應(yīng)與第一次涂刷的方向垂直。
B、噴涂法
①施工前須將施工面用清水濕潤(rùn)；
②應(yīng)選擇專業(yè)噴涂設(shè)備，不宜使用油漆噴槍；
③在混凝土表面做兩層防水施工：將配制好的MCH-L型漿料倒入噴灌內(nèi)先薄薄地噴上一
層，緊接著噴上第二層較厚的漿料，兩層MCH-L型漿料的使用量為1.0kg/m2；
④在磚石結(jié)構(gòu)表面，先噴上第一層防水漿料，在漿料初凝之前，用鬃毛刷或軟刷涂刷噴在基層上的漿料，涂刷的方向與噴涂的方向相反，這樣可以使?jié){料充滿基面的空隙之中，使涂刷面保持均勻一致，平均用量為1.0kg/m2；
⑤讓第一層涂層固化24小時(shí)；
⑥24小時(shí)后，用水霧化將第一層涂層噴濕，噴涂第二層漿料，用量和方法與噴第一層的方法相同，但第二層不需要用刷子涂刷。
C、干粉撒布法
干粉撒布法用于水平面混凝土板的施工。在墊層未澆筑混凝土前將該材料以1.0kg/m2的平均用量均勻地撒在已預(yù)濕的墊層上，應(yīng)在混凝土澆筑前半小時(shí)內(nèi)完成。
D、隨搗隨光法
在新澆筑的混凝土平面剛達(dá)到初凝時(shí)（表面不得有明顯的水滲出）以1.0kg/m2的用量均勻地撒布于表面然后開動(dòng)電動(dòng)整平鏟將撒布好的MCH-L型整平，直到表面均勻一致為止。施工完后，使該材料與新澆筑的水泥混凝土一同養(yǎng)護(hù)，這樣可大大節(jié)省工期。
（4）養(yǎng)護(hù)
1、涂層初凝后用噴霧式方法噴水養(yǎng)護(hù)。一般每天噴3次，連續(xù)5天，熱天和干燥天氣要多
噴幾次；
2、涂層施工后48小時(shí)內(nèi)應(yīng)避免烈日及雨淋、霜凍等天氣，通風(fēng)較差的地方可用電動(dòng)鼓風(fēng)的辦法幫助養(yǎng)護(hù)，露天施工養(yǎng)護(hù)要用濕布等物件覆蓋，如用塑料薄膜覆蓋要架空表面，以保證涂層的呼吸及通風(fēng)；
3、對(duì)于水池、游泳池、水庫(kù)等構(gòu)筑物，必須在涂層施工養(yǎng)護(hù)放置15天后才能蓄水。


七、注意事項(xiàng)
1、配制好的MCH-L型漿料不要反復(fù)攪拌，每次配料不宜太多，應(yīng)在20分鐘內(nèi)用完；         2、不要在5℃以下施工該材料；
3、該材料為非裝飾性材料，如果需要在其上面行車走人，則需要加鋪保護(hù)層；
4、該防水涂層上面不要使用含石灰的灰漿；
5、地基施工結(jié)束后，除非使用了保護(hù)板(如聚苯板)，否則應(yīng)等待該材料硬化7天后再進(jìn)行回填土工程；
6、如果要在MCH-L型防水層表面上涂裝水性裝飾涂料，必須再涂層硬化7天后;
7、如進(jìn)行背水面防水施工，應(yīng)至少使防水層硬化10天后，才能使其開始承受在靜水壓之下；
8、在溫度較高的露天施工時(shí)施工時(shí)間建議安排在早晚間進(jìn)行，以避免涂層由于干燥過(guò)快出現(xiàn)起皮現(xiàn)象，影響施工質(zhì)量；
9、在使用完MCH-L型漿料后應(yīng)立即用水清洗施工機(jī)具。


八、質(zhì)量檢驗(yàn)
1、工程施工中應(yīng)做分項(xiàng)工程的交接檢查；未經(jīng)檢查驗(yàn)收，不得進(jìn)行后續(xù)施工；
2、防水層施工中，每一道防水層完成后，應(yīng)有專人進(jìn)行檢查，合格后方可進(jìn)行下道防水層
的施工；
3、檢查有無(wú)滲漏和積水、排水系統(tǒng)是否通暢，可在雨后或持續(xù)淋水2小時(shí)以后進(jìn)行。有可能作蓄水檢驗(yàn)的工作面宜作蓄水檢驗(yàn)，其蓄水時(shí)間應(yīng)不小于24小時(shí)；
4、隱蔽工程的密封防水處理部位應(yīng)經(jīng)檢查合格后方可進(jìn)行下一道工序施工。


九、推薦用量


十、貯存
MCH-L型需要在干燥的室內(nèi)環(huán)境下保存，防止受潮，過(guò)期產(chǎn)品應(yīng)重新檢驗(yàn)復(fù)合標(biāo)準(zhǔn)才能使用；產(chǎn)品保質(zhì)期：24個(gè)月。
