MCH-s型聚氨酯防水涂料屬高分子化學(xué)反應(yīng)防水涂料，它是由含異氰酸酯基（-NCO）的聚氨酯預(yù)聚體和含有多基（-OH）固化體，采用改性瀝青而取代煤焦油的填充劑以及增塑劑、增粘劑、稀釋劑等助劑的混合物組成。按一定比例混合均勻，經(jīng)過(guò)固化后形成均勻的、富有彈性的整體防水膠膜。


聚氨酯防水涂料的性能特點(diǎn)
◆ 冷施工法，操作極為安全。
◆ 環(huán)保型產(chǎn)品，不含煤焦油，刺激性氣味小，不污染環(huán)境。
◆ 可在潮濕基面上施工。
◆ 液態(tài)施工，凝固期短，是粘結(jié)與防水兩種功能合二為一的材料，適合各種形狀界面大面積無(wú)縫施工。
◆ 具有優(yōu)良的延伸性，抗拉強(qiáng)度，對(duì)防水基層的伸縮變形、開(kāi)裂具有橋連適用。


聚氨酯防水涂料的施工要求、方法及儲(chǔ)存施工基面要求干燥、堅(jiān)實(shí)、平整、無(wú)灰塵、無(wú)油污。
涂料的施工通常分兩遍進(jìn)行。將混合后的涂料用橡膠刮板或毛刷均勻地涂刷在基面上，涂刷在垂直的兩個(gè)方向上反復(fù)多次進(jìn)行，確保涂料在基面的滲透和粘結(jié)；在第一層涂料固化后（4-8h）即可進(jìn)行第二遍施工。參考用量：2.0-2.5kg/m2施工完畢后24小時(shí)內(nèi)禁止踩踏，全部防水層完全干固后應(yīng)立即做保護(hù)層。
混合后的涂料應(yīng)在20分鐘內(nèi)涂刷完，施工溫度宜在5℃以上，施工時(shí)保持空氣流通，尚未用完的涂料必須密封桶蓋，防止涂料吸潮固化、運(yùn)輸中嚴(yán)防日曬、雨淋、碰撞。

儲(chǔ)存在干燥、通風(fēng)的倉(cāng)庫(kù)內(nèi)，儲(chǔ)存期為6個(gè)月。

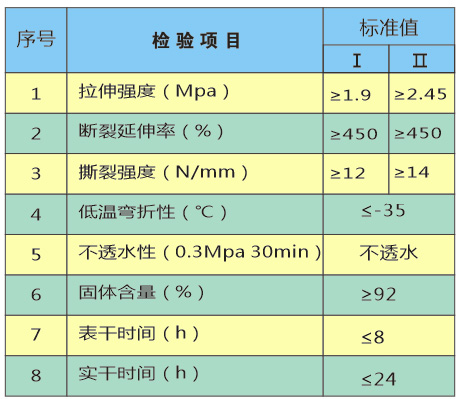

產(chǎn)品質(zhì)量標(biāo)準(zhǔn)：GB/T19250-2003


聚氨酯防水涂料的適用范圍
◆ 混凝土、木、鋼、石棉瓦等結(jié)構(gòu)的層面。
◆ 地下室混凝土底板、內(nèi)外墻、隧道。
◆ 衛(wèi)生間、廚房、非飲用水池、落水管口。
◆ 金屬防銹、防腐蝕。
